Makey Makey Géant
Qu'est ce qu'un Makey Makey ? Qu'est ce qui pourrait bien avoir ce nom étrange ?
Le Makey Makey est une carte électronique permettant de transformer les objets de tous les jours en clavier, souris, ou autres périphériques informatiques. Ce makey makey pourra par exemple, transformer votre voisin en touche espace! Ou encore, vous permettre de faire de la musique avec votre grappe de raisins préférée !
Auteurs
Ont participé à la rédaction de cette fiche :
Outils et matériaux
- 2 plaques de mdf 50x95cm
- planches de contre-plaqué
- pinces croco
- fiches bananes
- douilles bananes
- makey makey
- une plaque d'aluminium
* 2 rond de cm de rayon
* 4 flèches de cm de largeur et de cm de longueur
Réaliser le projet
Comment réaliser un makey makey Géant ?
1) Découverte du makey makey
Cette partie du tutoriel est écrit pour Windows, pour les utilisateurs de Mac et Linux, allez à l'étape 1) b.
1) a. Windows: Installer le driver
* Télécharger le driver: "ici"

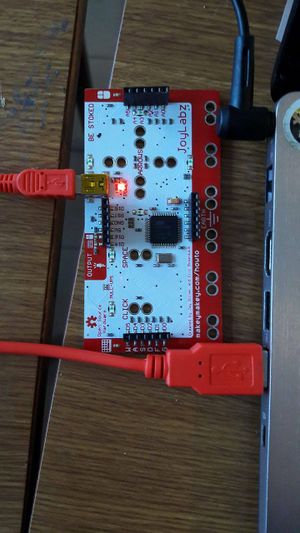

* Brancher le makey makey en USB à l'ordinateur
La LED rouge indique que la carte est alimenté
Nous allons maintenant installer le driver correspondant à votre ordinateur
* Double clique sur le driver correspondant
(64 bits: dpinst-amd64.exe)
(32 bits: dpinst-x86.exe)
Généralement, les ordinateurs achetés avant 2014 sont en 32 bits et les récents sont en 64 bits, mais ce n'est pas forcément le cas !
* Si une page vous demande une acceptation de votre part, appuyer sur "Oui"
*
Cliquez sur suivant
*
Cliquez sur Terminer
1) b. Pour les utilisateurs Mac et Linux
Pour les utilisateurs de mac et linux, le fonctionnement est similaire.
Cependant, il n'y a pas de driver à télécharger, le makey makey est directement reconnu comme un clavier externe.
Il suffit donc de le brancher et de suivre la partie suivante.
1) c. Prise en main du Makey Makey
Le makey makey est maintenant installé et prêt à l'emploi sur votre ordinateur. Il agit véritablement comme un second clavier.
Pour qu'une instruction soit envoyé par le makey makey, il faut que la touche soit relié à la terre, c'est à dire:

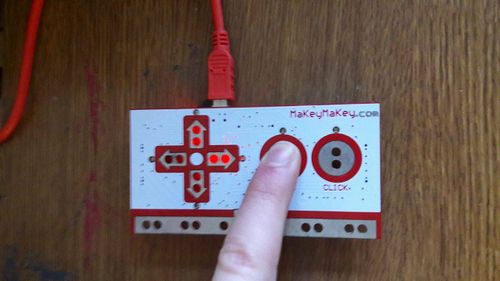

* Si vous souhaitez appuyez sur SPACE avec votre main droite, il ne se passera rien

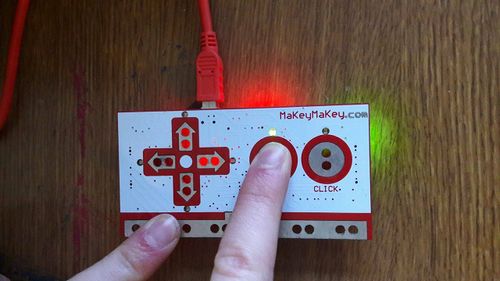

* En revanche, si vous appuyez sur SPACE avec votre main droite et sur EARTH avec votre main gauche,
l'ordinateur comprendra que vous avez appuyez sur la barre espace:
Une led verte s'allume au dessus du bouton
Mais... La LED s'allume alors que je n'appuie pas sur le bouton terre... :(
Rien de grave! C'est ce qui arrive si vous êtes vous même connecté à la terre!
Vérifier qu'aucune partie de votre corps ne touche du métal ou le sol.
(Pas de mains sur son ordinateur, pas les pieds au sol, faites attention aux barres en fer de vos chaises!)
Voilà! vous maitrisez le Makey Makey! Vous pouvez jouer à des jeux, ou faire de la musique, laissez libre cours à votre imagination!

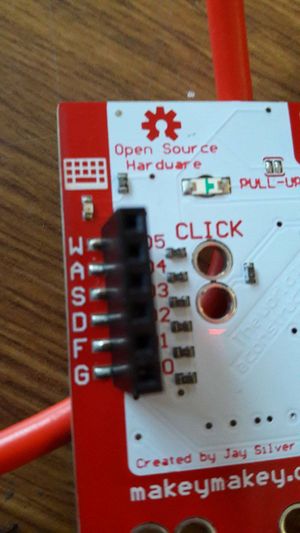

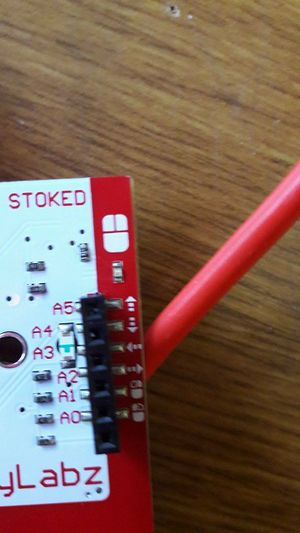

* Si vous avez besoin de plus de touche, il y a des pins supplémentaires de l'autre côté de la plaque.Touche clavier Attention! La plaque est fabriquée pour un clavier QWERTY, donc WASDFG = ZQSDFG * Vous pouvez aussi rajouter les boutons de la sourie
A présent, essayé de brancher les touches de votre makey à des objets des plus insolites! Quelques exemples: "ici"
2) Fabrication de la version géante

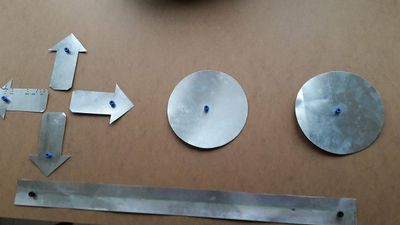

On découpe les ronds, les flèches et la barre de masse dans la plaque d'aluminium puis on les colle avec de la colle néoprène sur une plaque de mdf 95cmx50cm. Ensuite on perce des trous dans chacune de ses pièces pour y insérer une douille banane.

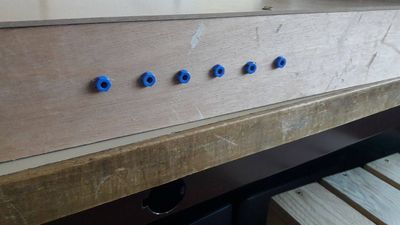

Puis on s'attaque au cadre, nous avons choisis de faire une épaisseur de 8 cm pour pouvoir mettre le makey makey et les cables dedans. Nous avons donc fait les 4 cotés (2 planches de 8cmx90cmx1.5cm et 2 autres planches 47cmx1.5xmx8xm). Pour faire les fiches et donc avoir plus de touches disponible pour notre makey makey, nous avons percé des trous dans ces cotés et mis des douilles bananes dedans.
Puis étape soudure de tous les cables, on relie le dessous des douilles bananes à des fils qui pourront se mettre facilement sur le makey makey pour les douilles bananes qui sont sur les cotés, pour les autres des pinces crocos suffisent des deux coté (sur le makey makey et sur le dessous de nos fiches bananes).
Pour aller sur les douilles bananes, nous avons créer des cables avec un bout qui est une fiche banane et l'autre bout qui est un pince croco.

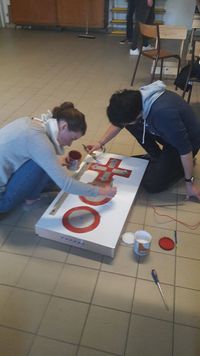

Dernière étape la peinture et les écritures! Blanc et rouge pour faire comme sur le vrai! Et on écrit les touches du clavier qui correspondent au fiches bananes.
C'est fini!
Comment ça marche ?
Observations
Lorsque vous appuyez sur les touches ou touchez les objets connecté à la carte, une LED s'allume et la touche s'exécute sur votre ordinateur.
Explications
Les capteurs sur le makey makey envoient un courant électrique dans ses boutons.
Lorsque vous connecté un bouton à la terre,le capteur détecte la chute de courant et passe de l'état 0 à l'état 1.
Plus d'explications
Le makey makey est une carte électronique sur la base de Arduino.
De grosse résistance sont placées devant les capteur afin que l'impédance des personnes ou objet n'influe pas sur la détection.
Et dans la vie de tous les jours ?
Le makey peut avoir une utilité en tant que capteur au quotidien.
Il pourrait par exemple, être utilisé comme capteur de contact sur des marches d'escalier afin de quantifier le passage d'utilisateur.
En bref, il permet de transformé beaucoup d'objets de la vie courante en divers capteurs utile.
