Machine à badge

La badgeuse des Fabriques du Ponant.

présentation de la machine

Il s'agit d'une presse à Badge rond.

Avec deux matrices :

• une de 37 mm (badges standards)
• une de 50 mm (grand badges)

Un emporte-pièce qui peut découper jusqu'à 10 feuilles en même temps (l'emporte-pièce pour les badges de 37 mm découpe un disque de 47 mm).

Et des outils de poinçonnage (qui s'insèrent dans l'emporte-pièce pour découper au format)

• 37 mm
• 50 mm

Pour le format des badges à imprimer, voici les principes

• Badge de 25 mm : la découpe fait 35 mm, la zone utile pour le visuel est de 22 mm,
• Badge de 37 mm : la découpe fait 48 mm, la zone utile pour le visuel est de 32 mm,
• Badge de 50 mm : la découpe fait 61 mm, la zone utile pour le visuel est de 45 mm,

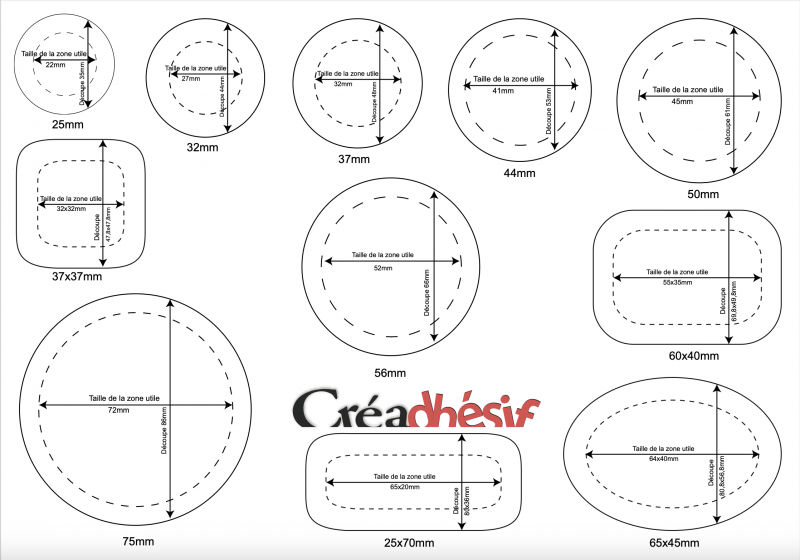

Voir tableau fournit par Créadhésif :

La vie est belle, voici le générateur automatique de planche de badges !

• Pour les formats ronds de 25, 37 et 50mm, c'est par ici : http://badge37.ptitdeb.infini.fr/

origine

Cette machine a été achetée chez Créadhésif : https://www.creadhesif.com/catalog/product/view/id/2213/s/presse-a-badges-ronds-avec-matrice-interchangeable/category/867/

Maintenance

16 mai 2019

problème remonté : la machine ne fonctionne plus avec la matrice 37mm

Demarche de résolution de problème :

• test avec la matrice de 50mm -> ça marche.

donc c'est probablement un problème de matrices.

Comparaisons entre les photos sur le wiki et l'état des matrices -> manifestement elle ont été dévissées et révisées de travers. résolution de problème :

• observer les matrices 50mm
• démonter les matrices 37mm
• les remonter selon la disposition des matrices de 50mm

/!\ la matrice supérieure était coincée dans la machine. j'ai du forcer pour extraire cette matrice, suite à cette opération l'ergo qui servait à caler l'orientation de la matrice est cassé. Il faut désormais orienter à la main cette matrice.

Suivez les instructions et tout fonctionne à merveille.

Tuto d'utilisation

• le tuto original de la machine

ATTENTION : Faites vos gadges bien droit !

Les badge ont un sens !!

Pour qu'ils soient droit, il faut bien respecter l'orientation diu visuel, puis l'orientation du dos du badge (La partie qui comprend l'épingle).

En photos

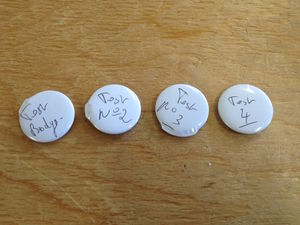

Badges ratés

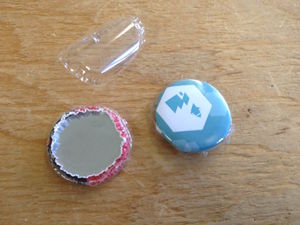

• Badge réalisé avec du papier épais genre carton d'invitation : ça rate ! n'utiliser que du papier

• Badge pressés trop vites : ça rate !

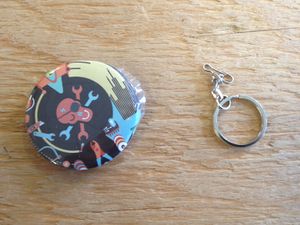

• ne pas retirer la chainette quand on fait un porte clé, la faire sortir dans la matrice sinon ça rate !

consommables

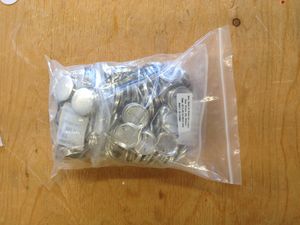

• les différentes comosante d'un badge bien rangées dans le même sac !

• les différentes composante d'un badge :
  • dessus du badge
  • film transparent
  • dessous du badge.

la machine et ses différentes parties

• L'outil de poiçonnage : il est du diamètre voulu !!

• L'emporte pièce

• L'outil de poiçonnage mis dans l'emporte pièce

• La presse à Badge sans les matrices

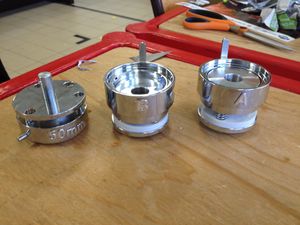

• Les matrices

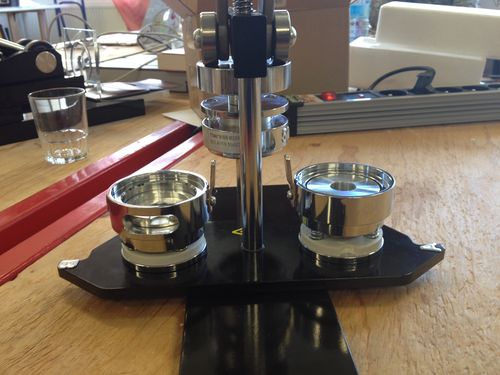

• La presse à badge avec les matrices

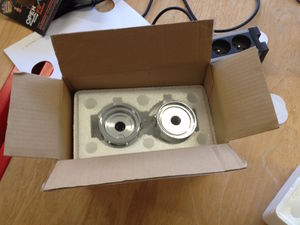

Ranger les matrices et les outils de poinçonnage

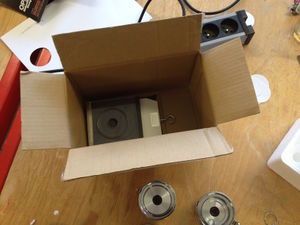

• l'outil de poinçonnage au fond du carton

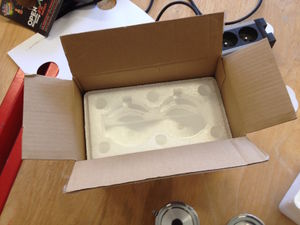

• le polystyrène de rangement des matrices par dessus

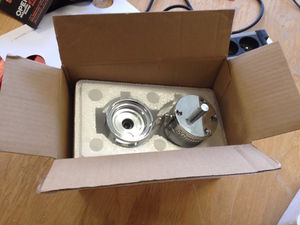

• les matrices inférieures dans le polystyrène

• la matrice supérieure sur une des matrices inférieures

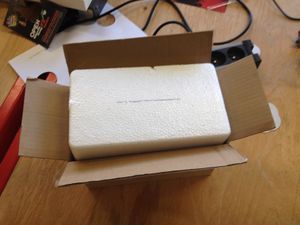

• on ferme par le polystyrène supérieure

comment faire un badge

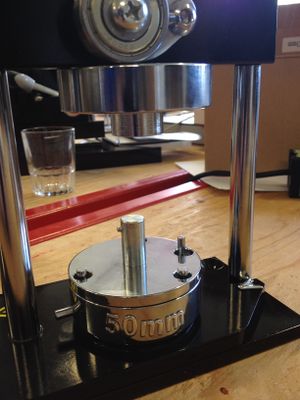

• Installer la matrice supérieure en la glissant dans son logement, elle se bloque toute seule grâce à un aimant. Attention elle doit être bien orientée en fonction du picot qui dépasse.

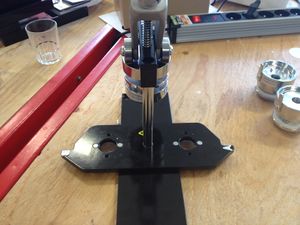

• Ouvrir la partie inféreiure en croix

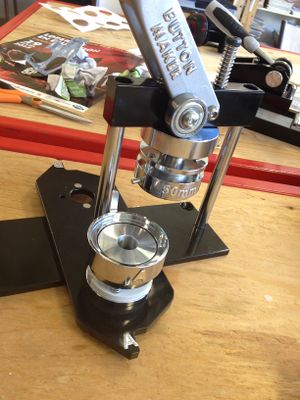

• installer la matrice A. avec la languette près de l'axe de rotation et la lettre A vers le bord.

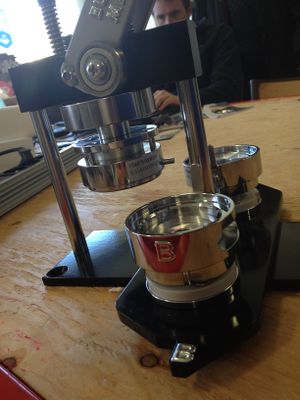

• Installer la matrice B. De la même manière, avec la languette près de l'axe de rotation et la lettre B vers le bord.

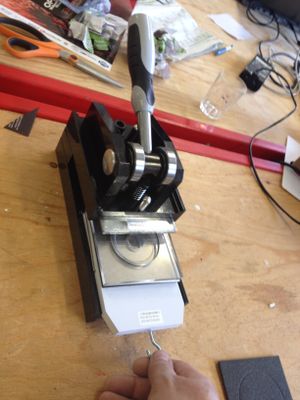

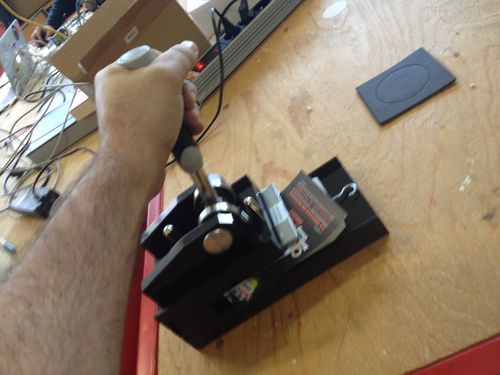

• Installer le visuel à découper dans l'emporte-pièce équipé du poinçon et découper le visuel

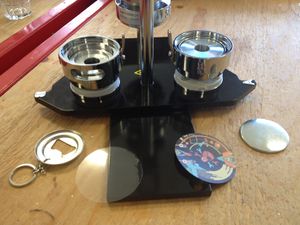

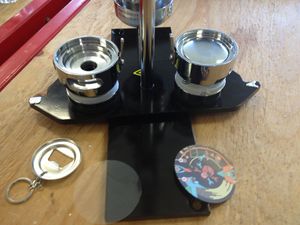

• Les différentes parties du badge sont prêtes :
  • partie supérieure,
  • visuel découpé à l'emporte pièce,
  • film plastique transparent,

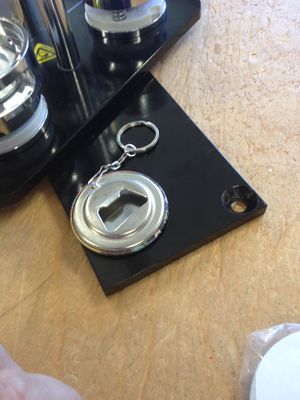

  • partie inférieure du badge (ou porte-clé, ou décapsuleur, ou miroir, ou magnet).

• Mettre la partie supérieure du badge dans la matrice A

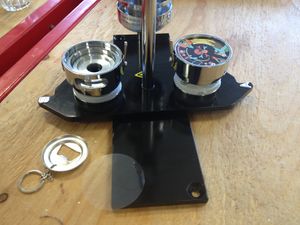

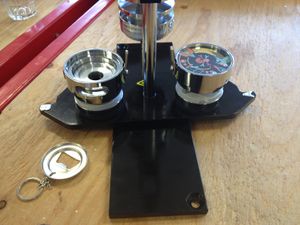

• Mettre le visuel, puis le film plastique

• Mettre la partie inférieure du badge dans la matrice B

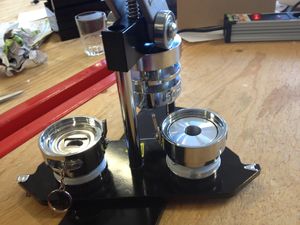

• Presser sur la partie A doucement mais fermement (pas trop fort non plus).

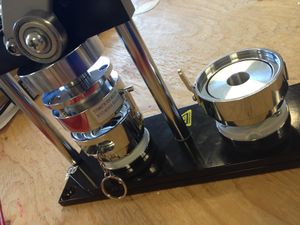

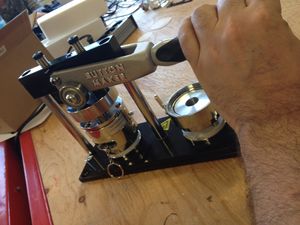

• presser sur la partie B doucement mais fermement (pas trop fort non plus).

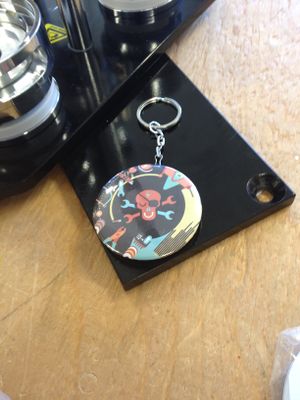

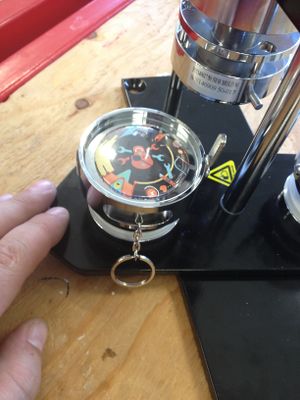

• retirez votre badge, c'est près !
