Sommaire
[masquer]Auteur
Ewan ABGRALL , jeux de société en 3D
Projet
Mon but de mon projet était d'utiliser l'imprimante 3D et vu que j'aime bien le jeu de société Perudo, j'ai voulu le personnaliser et le faire à ma sauce
Objectifs
- Objectifs attendus
M’organiser pour réussir à finir mon projet
# Personnaliser mon “Perudo”
# Modéliser en 3D
# Savoir utiliser une imprimante 3D
Étapes de votre projet

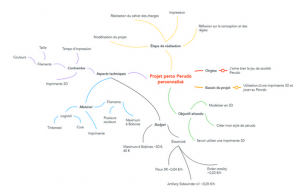

Cahier des charges
Pour commencer le projet, j'ai tout d'abord fait un cahier des charges pour avoir une idée générale du projet. Ce cahier des charges doit contenir plusieurs choses
- Origines et besoins du projet
- Organisation du projet (trello ou diagramme de Gantt)
- Objectifs attendus
- Étape de réalisation
- Aspects techniques (contraintes, matériel, budget, valorisation)
Lien du cahier des charges : CahierDesCarges.pdf
Conception et modélisation du projet
Pour la conception du projet, j'avais deux choses à réfléchir : la conception des 30 dés et 6 gobelets
Dé
Pour fabriquer les dés, j'ai pensé à remplacer les points pour les chiffres par les minerais Minecraft et le paco (l'illustration qui remplace le 1 sur les dés) par une tête de creeper.
Pour cela j'ai utilisé inkscape pour vectoriser les image des illustration qui j'ai ensuite exporter sur tinkercad.
J'ai remplacé les chiffres par les minerais :
- Creeper
- Charbon
- Fer
- Redstone
- Émeraude
- Diamant
Une fois les illustrations exportées, je les ai ajoutées aux dés sur Tinkercad.
Gobelet
Pour fabriquer les gobelets j'ai eu l'idée de prendre les ball pokemon comme exemple je me suis inspirée d'une création trouvée sur Thingiverse
J'ai donc choisi 6 ball pokemon :
- Poke Ball
- Super Ball
- Hyper Ball
- Team Rocket Ball
- Honor Ball
- Masterball
Pour les faire j'ai fait un carré avec des bords arrondi sur inkscape que j'ai exporter sur tinkercad

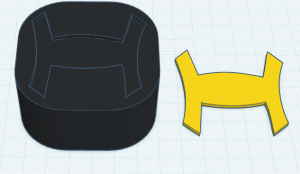

J'ai ensuite fait les particularités de ces balles comme la courbe en h pour la hyper ball ou les courbes pour la super ball en prenant des images sur internet et en les mettant sur Inkscape pour retracer ces lignes que j'ai exportées sur mes créations
Socle
j'ai créé un socle sur Inkscape que je vais graver sur du carton ou du bois à la découpeuse laser pour mettre le gobelet dessus
Impression
Pour imprimer en 3D,j'ai utilisé le logiciel ultimaker cura.
J'ai ajouté dans le logiciel les 3 imprimantes que j'avais à ma disposition
- Creality ender v2
- Artillery sidewinderx1
- Flsun SuperRacer
J'ai exporté mes dés et gobelets en fichier STL via TinkerCAD que j'ai inséré dans le logiciel Et j'ai fait quelques réglages d'impression sur cura comme :
- La jointure (utilisateurs spécifiés : arrière droit)
- Le remplissage (30 %) et son motif de remplissage (Grid)
- Activer l'étirage (qui permet de lisser la surface d'une pièce)
Dé sur cura en apercu on l'on apercoit la jointure en blanc a gauche
Gobelet sur cura
Temps d'impression d'un dé sur la artillery sidwinder x1
Temps d'impression d'un gobelet sur la artillery sidwinder x1
Résultat
Un fois l'impression fini je me retrouve avec ces resultats ci dessous :
Compétences
Les compétences que j'ai acquises avec ce projet :
- M'organiser
- Utiliser des imprimantes 3D et de la découpeuse laser
- Vectoriser des images , modéliser de pièces et les imprimer
Date
Du 17 au 27 mars 2025
Ressources
Dé que j'ai utilisée sur thingiverse : Dé
Inspiration sur les boîtes Pokémon : Boite pokemon
Ma présentation finale : Présentation
Aide technique
Problèmes rencontrés durant le projet
- Remplacement de la buse
On a dû remplacer la buse sur l'imprimante artillery sidewinder x1 car les impressions avaient des petites imperfections qui pouvaient être dues à une buse trop usée
- Gravure avec la découpeuse laser
J'ai gravé un socle pour mettre les boîtes mais la première fois que j'ai gravé ça n'avait pas fait de marque sur le carton
Pour régler cela, il faut faire sur Inkscape
Chemin -> contour en cheminin
Matériel et outils utilisés
Imprimante 3D :
- Artillery sidewinder x1
Documentation : Artillery
- Creality Ender v2
Documentation : Ender
Découpeuse laser :
- Trotec
Documentation : Trotec
