Boite découpeuse laser Jullian Richard-Devin

Auteur

Jullian Richard-Devin du Tremplin numérique 6

Idée

J'ai voulu créer une boite de rangement pour divers objets qui traine chez moi. Je suis donc parti d'un modèle de boite régulière trouvé sur le site web "Boxes" pour le modifier ensuite avec des dessins et divers personnalisations.

Materiel

Du bois une découpeuse laser logiciel inkscape (gratuit)

étape

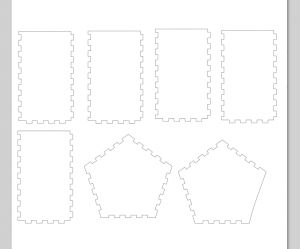

Dans un premier temps il faut ouvrir le logiciel "Inkscape" qui va permettre de modifier le plan et d'y ajouter des formes. Modifions la taille du document pour mettre 30 centimètre en hauteur et 30 centimètre en largeur. Il faut ensuite insérer le modèle (en format svg) puis le positionner de sorte à ce qu'il rentre dans la feuille. La photo ci-dessous montre le modèle de boite de base avec l'ajout d'une nouvelle pièce qui va servir de couvercle pour refermer la boite.

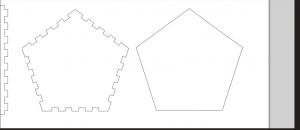

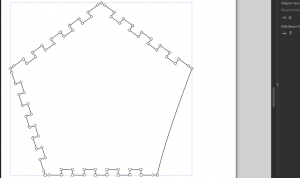

Ensuite, on va se servir du modèle du socle de la boite pour faire un couvercle qui n'existe pas sur le modèle de base. Il faut dupliquer le socle, puis jouer avec les courbes de bezier pour rendre les cotés du socle plat (car les sommets des cotés de la boite sont aussi plat). Ci-dessous deux images qui montrent l'avancement de la création du socle.

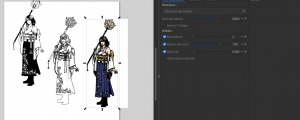

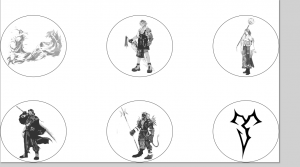

Ensuite, on va ouvrir une nouvelle page sur inkscape pour importer des dessins qui serviront à la gravure sur les cotés de la boite. J'ai pris personnellement des dessin trouvé sur Internet issu de l'univers de "Final Fantasy 10" mais cela peut venir de n'importe quoi d'autre c'est au choix. Une fois que les dessins sont importé, il faut les vectorisé. Ci-dessous une image de divers dessin qui j'ai pris et que j'ai vectorisé pour tester (tout les dessins ne seront pas utilisé).

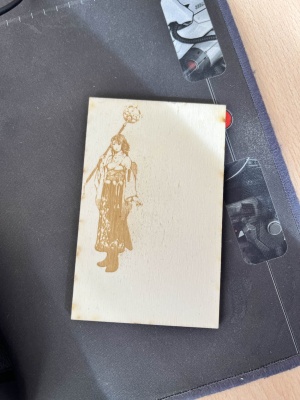

Pour faire un test sur la gravure des boites, j'ai décidé de tester la découpeuse laser sur l'un des dessins (en le simplifiant à l'avance). Le but était de voir si le temps de gravure n'était pas trop long (finalement cela à pris 3 minutes donc c'est plutôt correcte).

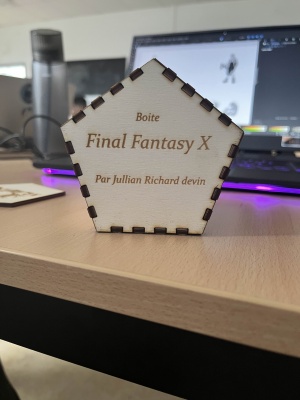

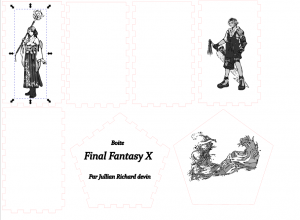

Maintenant que j'ai choisis les dessins à graver sur les faces des boites, il faut copier coller les dessins pour les mettre. J'ai choisis d'en mettre 3 pour ne pas que ça sois trop chargé. J'ai aussi décidé de mettre en dessous de la boite le titre "Boite Final Fantasy X" et mettre mon nom / prénom.

étape final

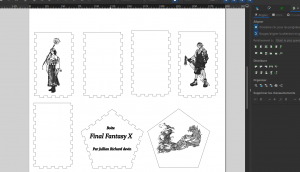

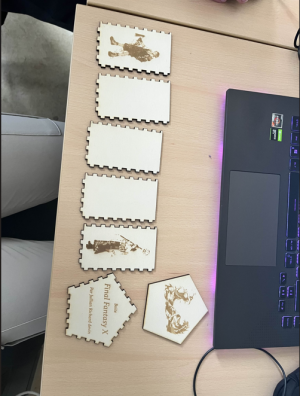

Voici l'étape final pour finaliser ce projet. Dans un premier temps il faut regrouper toutes les parties du modèle sur le haut droit de la feuille et rapprocher les différentes parties pour gagner de l'espace. Ensuite il faut mettre tout les contours à découper en rouge et de largeur 0.050mm. Il faut aussi bien penser à tout centrer que ça sois les images par rapport aux découpages ou les titres. Il ne reste plus qu'à lancer l'impression (La mienne à duré 13 minutes).

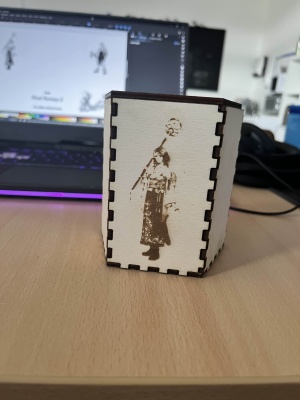

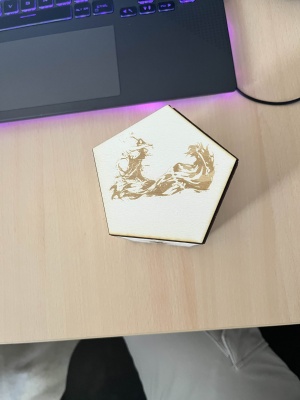

Rendu final du projet

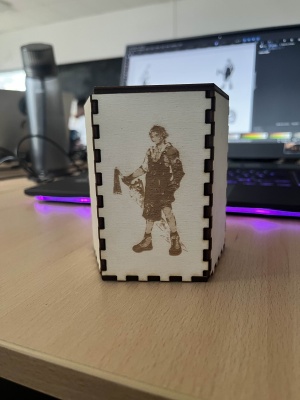

Maintenant que l'impression est fini, il reste à assembler les différentes pièces et à admirer la boite terminé !

Correction et erreur

Après coup; j'ai retravaillé la vectorisation des images car elles n'étaient finalement pas très net une fois gravé sur la boite. Il faut faire attention lors de la vectorisation à mettre la détection des contours par exemple, pour éviter une perte de qualité.
