ANANAS

De Les Fabriques du Ponant
Aller à : navigation, rechercher

Auteur

Marie-Thérèse : L'ANANAS ORGANISATEUR

Projet

  • Description

Objet de rangement décoratif en forme d’ananas découpé en 3 tranches (camouflent 3 étages de rangement dans son corps)

Il permet de ranger des petits objets (clé, gomme, bonbons,…) avec une touche d’originalité


  • Données techniques

Objet de rangement modulaire en forme d’Ananas découpé en 3 tranches

Se divise en 5 parties : la touffe de feuilles, sommet, base, le reste du fruit divisé en 2 étages rotatifs

Dimensions de l’objet assemblé : 134 x 134 x 314 mm


  • Contraintes

Dimensions de l’imprimante 3D : 256 mm x 256 mm x 256 mm

Budget : inférieur à 30 €

Durée : 15 jours

Réservation de l’imprimante 3D

Absence de précisions (dimensions pièces, trous, tige...)


  • Objectifs

- Approfondir mes connaissances en conception 3D avec TINKERCAD, Bambu Studio, l’imprimante 3D

- Créer quelque chose d’original, utile, esthétique

Étapes de votre projet

  • Documentation, réflexion

recherche du sujet projet réflexion sur objectifs : approfondir connaissances, et si possible, création originale, utile


  • Formation

tutos au début et en cours de réalisation


  • Modélisation 3D de l’ananas

l’apparence de l’ananas : choix forme (plusieurs essais), méthode texturisation extérieure (plusieurs essais)

l’intérieur de l’ananas : méthode creusage (plusieurs essais), méthode insertion pièce triangulaire logeant trou dans l’intérieur (plusieurs essais), réflexion détermination et mesure des dimensions intérieures (épaisseur parois, fond, hauteur, pièce triangulaire logeant trou...)

compartiments : dessin (doc didacticiel) ou préfait, réflexion détermination et mesure des dimensions intérieures (épaisseur parois, fond, hauteur, pièce triangulaire logeant trou…)

« couvercle » ananas : réflexion détermination et mesure de profondeur trou de la d’insertion de tige et d’insertion du feuillage

dimensionnement de la tige de solidarisation(plusieurs essais) : réflexion détermination et mesure de dimension : tests

position trou de solidarisation (plusieurs essais) : réflexion détermination de position : tests

réflexion afin de trouver ou déterminer les positions des éléments les uns par rapport aux autres, des perforations, mesures des différents éléments : parois, fond, hauteur de chaque élément

Compétences

Fonctions Tinkercad, fonctions Bambu Studio, imprimante 3D

Date

28 mars 2025

Ressources

  • Liens vers des ressources en lien avec votre projet

https://cults3d.com/fr/mod%C3%A8le-3d/maison/sliced-ananas https://cults3d.com/fr/recherche?q=box https://www.thingiverse.com/search?q=boite+originale&page=1

  • Votre présentation finale (celle que vous allez présenter au jury)

Aide technique

  • Contact

Formateurs Steve, Thibault

  • Infos diverses

Appel à Atlantique Composants, Cesson-Sévigné

Matériel et outils utilisés

Logiciels TINKERCAD, BAMBU STUDIO, Filaments PLA, Carte SD, Imprimante 3D

https://www.youtube.com/watch?v=DVmYS8ku6y8

https://www.youtube.com/watch?v=NNAx8n-48O8

https://www.youtube.com/watch?v=2wbVsQ85ZjU

https://www.youtube.com/watch?v=qvHa3GyIRsY

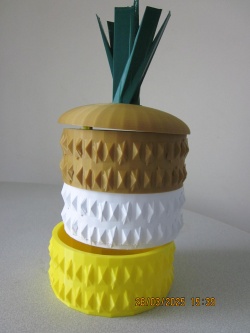

Photos

Différentes photos de votre projet

titre

Difficultés

   • différentes méthodes : temps pour trouver la meilleure ou la bonne méthode trouvée tardivement
   • texturisation extérieure ananas : tutos
   • forme particulière de pièce triangulaire avec trou : insertion après creusage ou camembert entamé pour creuser (cylindre coupé ou quart de cylindre)
   • forme particulière des compartiments angulaires arrondis : dessin ou forme préfaite tube à angle partiel
   • forme particulière de la tige : regrouper 2 formes
   • dimensions de la tige : tests
   • position du trou : tests
   • forme particulière trou : tests
   • mesure éléments entre eux : en collant ou insérant d’autres formes

Bénéfices

  • Entraînement aux fonctionnalités : percer, regrouper, dissocier, aligner,
  • Découverte de nouvelles fonctionnalités : dessin, aimant, plan de travail, règle, copie multiple par rotation
