Ce tutoriel a pour objectif de réaliser un carrousel de fête foraine. L'objectif est que le carrousel tourne sur lui-même, s'illumine et que les chevaux montent et descendent.

Matériel et outils logiciels nécessaires

• Ficelle
• Carton
• Interrupteur
• Ruban de LEDs
• Papier
• Carte Arduino
• 2 moteurs
• 1 bouchon de liège
• du fil de fer
• Logiciel Arduino
• Impression en 3D
• 1 gros couvercle en plastique

fichiers à joindre

code, ficher d'impression 3D, de découpe laser ou vinyle, ...

Mettre du code Arduino

 1
 2 #define PIN 9
 3 #include <Arduino_GFX_Library.h>
 4
 5 void setup() {
 6   // put your setup code here, to run once:
 7
 8 }
 9
10 void loop() {
11   // put your main code here, to run repeatedly:
12
13 }

Étapes de fabrication

Étape 1 : Réalisation d'un cylindre de fixation

Réaliser un cylindre de diamètre 58 mm et de longueur 120 mm. Le cylindre peut être fait soit en papier soit en impression 3D avec le fichier joint.

Note : On a eu un soucis d'impression en 3D et le cylindre n'a été fait qu'à la moitié donc on a utilisé du papier pour faire la suite du cylindre en le plaçant légèrement dans le cylindre en impression 3D et en le fixant avec du scotch.

On obtient un tube comme sur l'image

Étape 2 : Réalisation de la base tournante

Faire un disque de diamètre 190 mm dans du carton. Découper ensuite au centre un disque au même diamètre que le tube. On obtient la forme d'un donut. Vous pouvez le décorer avec des feuilles de couleur, nous avons choisi le orange. Ce disque sera notre base tournante.

Étape 3 : Réalisation des poulies

Pour réaliser les 2 grandes poulies, vous pouvez imprimer en 3D le fichier de roues suivant, issue du projet Petit Bot

Étape 4: Fixation de la poulie avec la base tournante

On va maintenant fixer sur la poulie une hélice puis la fixer sur la base tournante avec de la colle forte.

Étape 5: Fixation du tube sur la base

On colle les leds à l’intérieur du tube bleu à l’aide de scotch. On fixe ensuite le tube sur la base tournante avec un pistolet à colle.

Étape 6: Réalisation du socle fixe

Faire un gros trou sur le couvercle en plastique pour le servo-moteur ainsi qu'une petite incision sur le rebord pour les câbles en sortiront et placer le servomoteur comme sur l'image.

Fixez ensuite une base cylindrique fixe (et avec une disque au fond) faite avec du carton qu'on colle sur le couvercle bleu en fixant d'abord le servo-moteur sur la base du cyclindre crueux en carton.

Étape 7: Réalisation du toit du manège

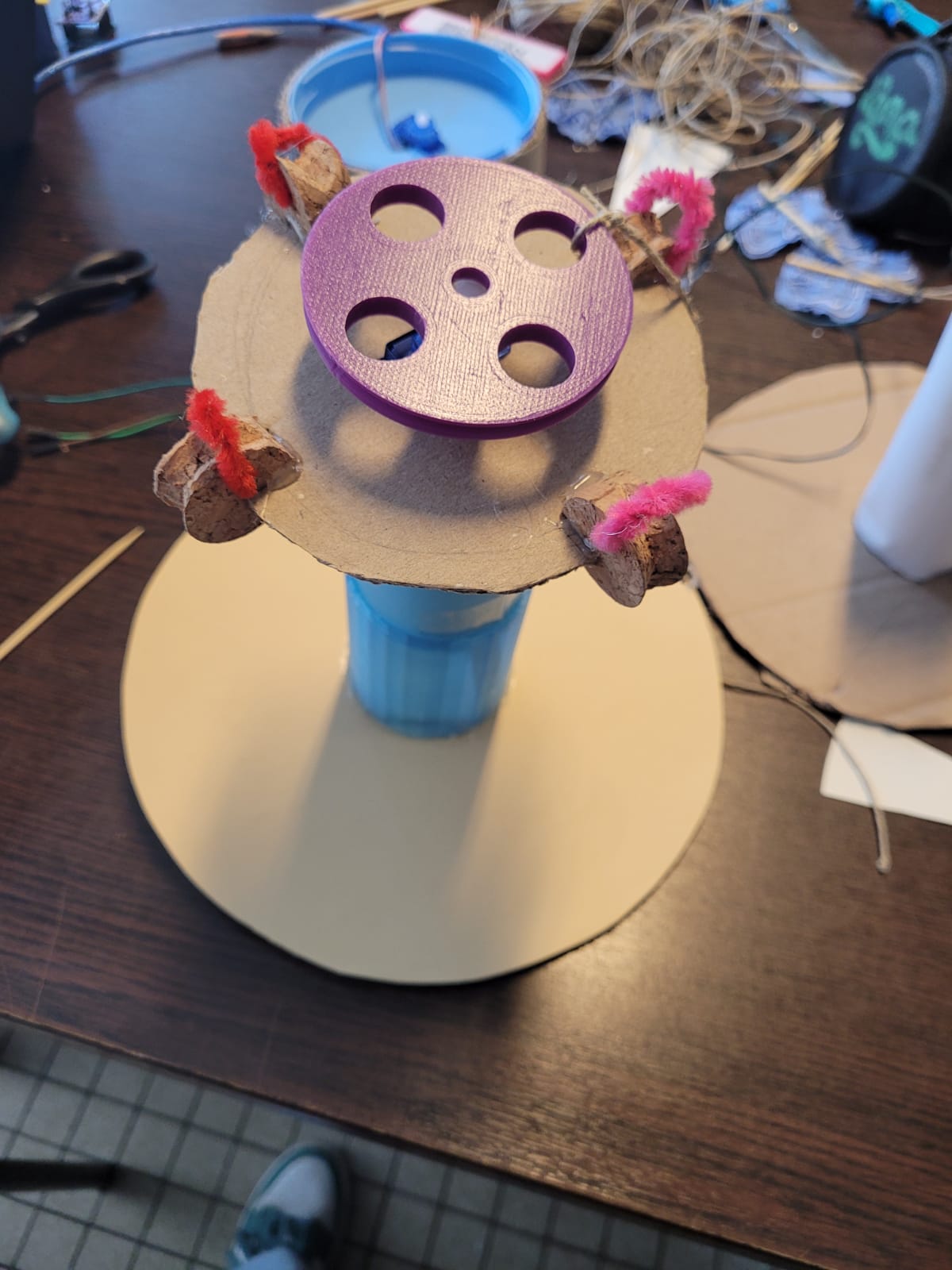

On fait une plaque ronde avec un trou au milieu de la taille du servo moteur, c'est le toit du manège. On fait ensuite des encoches de 1 cm pour coller les bouchons en liège. On rajoute un petit fil de fer au tour des bouchons en liège pour bloquer les fils par la suite.On ajoute ensuite le servo moteur au cercle de 68cm on rajoute aussi la poulie violette au servo moteur.

[[Image:photo_petit
