A propos
Autrice
Nolwenn
Objet

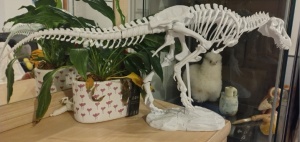

Il s'agit de la conception 3D d'un squelette de T-Rex. Dans le cadre d'un projet personnel, le modèle a été imprimé à l'aide de l'imprimante FlSun Super Racer.
Objectifs
- Apprendre à maîtriser le logiciel Ultimaker Cura
- Apprendre à maîtriser l'imprimante 3D
- Avoir une réplique exacte d'un tyrannosaurus rex, à des fins pédagogiques, décoratives ou de collection
Cadre
Réplique préhistorique
Le modèle de T-Rex est un très bon outil éducatif à l'échelle 1:20 d'un squelette réel. On peut l'utiliser dans une salle de classe ou l'ajouter à une collection.
Anatomiquement correct
De la tête à la queue, ce carnivore est créé à l'image exacte de son ancêtre. Aucun détail n'est négligé, de son crâne complexe à sa cage thoracique délicate, en passant par ses drôles de petits bras.
Pour les collectionneurs et les éducateurs
Ce roi des lézards est chez lui dans une salle de classe aussi bien que dans une collection de dinophile. Simple à imprimer avec les instructions d'assemblage en PDF, ce T-Rex est un plus unique pour toutes sortes de leçons et autres usages amusants.
Public cible
Ce modèle ne demande pas de connaissance spécifique en numérique car les paramètres par défaut du modèle sont déjà correctement définis. Hormis quelques paramètres à modifier pour adapter le projet à l'imprimante, ce modèle ne nécessite pas de connaissances poussées en impression 3D pour être lancé. En revanche, le temps d'impression est très long, il faut donc avoir une imprimante à disposition facilement.
Date de réalisation du projet
Projet réalisé du 17/03/2025 au 28/03/2025
Type de médiation
Objet destiné à une exposition, une collection,...
Lieu de réalisation du projet
Projet réalisé au local des Petits Débrouillards de Brest
Fabrication
Matériel
Imprimante 3D FlSun Super Racer
Fil : 124,07 mètres (371g) de filament (avec support)
Logiciel : UltiMaker Cura
Modèle : https://www.thingiverse.com/thing:275091
Contient 19 fichiers stl et les instructions de montage en pdf
FlSun Super Racer
Durée
24h12 d'impression sans adaptation
Environ 30 heures d'impression avec adaptations
Dimensions
Échelle à 100% : 601mm X 93mm X 247mm
Étapes
Conception numérique
Importer chaque fichier .stl dans Cura.
Modifier la taille de la pièce (cliquer sur Scale, puis changer la taille en % pour faciliter la correspondance entre les pièces).
Sauvegarder le document sur un périphérique au format .gcode.

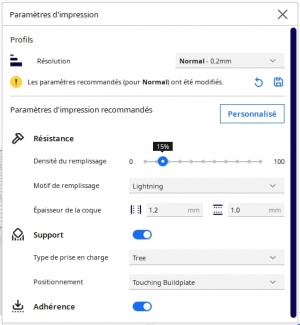

Certains paramètres ont été modifiés pour optimiser l'impression :
Resolution : Normal - 0.2mm
Strength : Infill
Density : 15 %
Infill patern : Lightning
Support :
Support type : Tree
Placement : Touching Buildplate
Adhesion : On
D'autres modifications ont été faites pièce par pièce suite à des erreurs d'impression :
- Sans support : poutre centrale, haut de la hanche, dorsale A, dorsale B, crâne, mâchoire, clips, omoplates, base arrière, base avant, queue A
- Avec supports : bras, pieds, cou, côtes gauches, côtes droites, fémurs et tibias, bas de la hanche, queue B, C et D
- Avec adhérence radeau : pieds, bras, queue, crâne, mâchoire, côtes droites, côtes gauches, cou
Exemples d'erreurs d'impression ou de pièces cassées
A noter :
- Les pièces sont positionnées par défaut de manière à optimiser le temps d’impression et la quantité de filament.
- Les paramètres ne sont pas restaurés lors de la réouverture de Cura. Ainsi, lorsqu'on modifie un paramètre, la modification s'appliquera à la prochaine pièce qui sera ouverte.
- De ce fait, lorsqu'on modifie l'échelle, si on ferme et qu'on ouvre à nouveau Cura, la taille se met à 100% de la dernière taille sauvegardée : si l'on modifie l'échelle du modèle (par exemple à 70 % du modèle d'origine), à la prochaine ouverture du fichier, l'échelle indiquée (100 %), correspondra aux 70 % précédemment indiqués. Ce détail a toute son importance lorsqu’il y a plusieurs pièces à imprimer à une échelle différente de celle par défaut.
- Ayant rencontré des difficultés pour me connecter à internet, je me suis aperçue que les problèmes de connexion avaient lieu lorsqu'Ultimaker Cura était ouvert.
- Certains fichiers contiennent plusieurs pièces à imprimer. En cas de casse ou de raté d’impression, on peut avoir besoin de n’imprimer qu’un élément du fichier. Pour ce faire, il faut télécharger l’extension Mesh Tools sur Cura. Fermer l’application et ouvrir le fichier pour lequel on souhaite isoler un élément. Cliquer droit sur la pièce, puis Mesh Tools, Séparer en plusieurs éléments.
Impression 3D
Paramétrer l'imprimante : un tuto de la FlSun Super Racer est disponible sur le Wiki Fabriques du Ponant : Tutoriel imprimante FlSun Super Racer
Impression vertèbres
Crâne du T-Rex
Pièces du T-Rex 3D
Pièces du T-Rex 3D
Pièces du T-Rex 3D
À noter :
- Les pièces ayant subi des légères casses ont été réparées à l'aide d'un stylo 3D.
- Les supports ont été retirés à l'aide d'une pince coupante et d'un pic à crabe pour les bases de support les moins accessibles. Il a fallu ensuite poncer pour une meilleure finition.
Webographie et documentation
Fichiers stl
Wiki Crâne de T-Rex
Tutoriel imprimante FlSun Super Racer
Présentation orale
Cahier des charges T-Rex impression 3D
