Toit végétalisé

Solution pour végétaliser sa toiture :

Le toit végétalisé peut servir pour diverses circonstances :

Pour alimenter une station météo autonome
Pour s'offrir un petit coin de verdure
Pour se protéger de la chaleur extérieur

En plus de ça, un toit végétalisé est très facile d’entretien.

Un projet simple à mettre en place et très économique !

Auteurs

Ont participé à la rédaction de cette fiche :

Outils et matériaux

1 Boite (longueur : 30 cm - largeur : 24 cm)

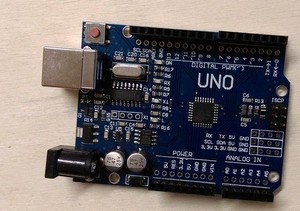

1 Arduino UNO

Câble USB Alimentation

Du fil électrique (manquant)

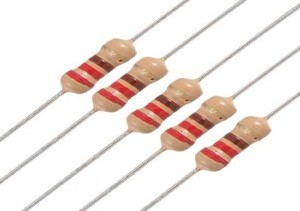

Trois résistances de 220 Ohm

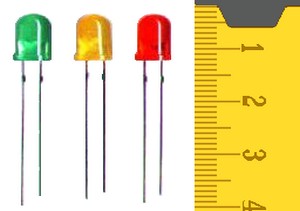

Trois LED (rouge, jaune et verte)

Un capteur d'humidité

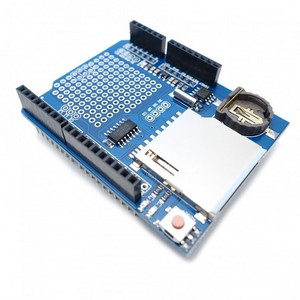

Shield SD

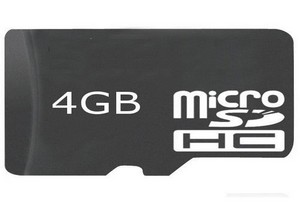

carte SD

De plus, il faut télécharger le logiciel Arduino qui nous servira d'outils de développement. Pour le télécharger, cliquer ici

Réaliser le projet

Comment faire étapes par étapes ?

Pour réaliser ce projet, il faut suivre les étapes, ci-dessous, dans le bon ordre.

Premièrement

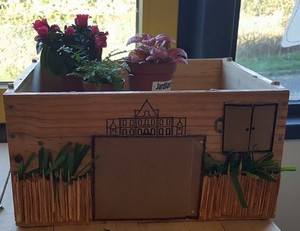

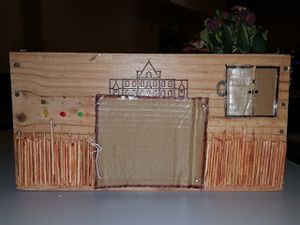

Commençons par réaliser une maison en bois afin de représenter le toit végétalisé.

- Prendre une boite (couverte d'un seul côté).

- Faire un plan d'une maison ou d'une cabane.

- Acheter des plantes et de la terre à placer sur le toit.

- Recouvrir le toit d'un sac plastique avant d'y mettre la terre.

- Mettre la terre et les plantes sur le toit.

- Une fois la maison ou la cabane prête, passez à l'étape 2.

Fichier ZIP à télécharger pour construire les outils de jardinage qui serviront pour le décor

Deuxièmement

Ensuite, nous allons montrer et décrire les étapes à faire pour le montage afin que le capteur puisse fonctionner.

Copié puis modifié du Wikidébrouillard

Ci-dessus, schéma du montage à effectué pour faire fonctionner le capteur et les LEDs. Mais ne pas oublier de respecter les réglages ci-dessous :

Pour les LEDs

- Vert :

Court pin vers la masse

Long pin vers port 2 Arduino

- Rouge :

Court pin vers la masse

Long pin vers port A4 Arduino

- Jaune :

Court pin vers la masse

Long pin vers port A3 Arduino

Pour le capteur YL-69

Pin A0 vers port A5 Arduino

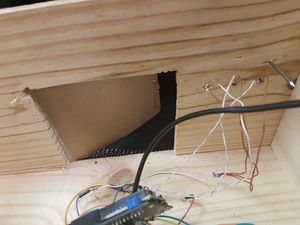

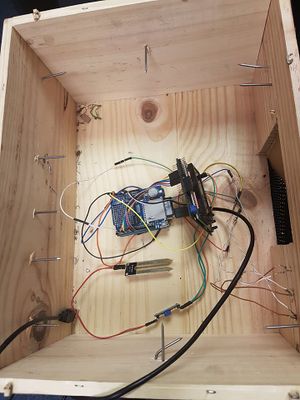

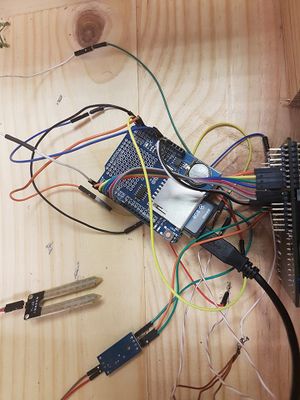

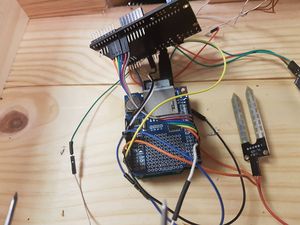

Ci-dessous, plusieurs images pour illustrer le bon branchement du dispositif :

Réalisation du projet

Une fois toutes ces étapes accomplies, suivre les étapes ci-dessous :

Connecter la carte Arduino au pc à l'aide du câble USB
Lancer le logiciel Arduino et copier/coller le code ci-dessous
Téléverser le programme vers la carte
Tester notre programme sur différents situations (voir les observations).

Code :

include <LiquidCrystal.h>
include <SPI.h>
include <SD.h>

File myFile; LiquidCrystal lcd(8, 9, 3, 5, 6, 7);

int ValAnalogique=0;

int delayT=500; int refreshT=1000; int greenLed=2;

int test=0;
int ancienval;

void setup() {

 pinMode(greenLed,OUTPUT);
 pinMode(A3,OUTPUT);
 pinMode(A4, OUTPUT);
 pinMode(A5,INPUT);
 Serial.begin(9600);
  lcd.begin(16, 2);
 if (!SD.begin(10)) {
   return;
 }

}

void loop(){

lcd.setCursor(0,0); lcd.print("niveau humidite:"); lcd.setCursor(0,1);

 ValAnalogique=analogRead(A5);
  myFile = SD.open("toit.txt", FILE_WRITE);
  if(test==0){
    if (myFile) {
     Serial.print("Writing to test.txt...");
   myFile.print("valeur du capteur \t");
   myFile.println(ValAnalogique);
   myFile.print("\n");
    myFile.close();
    test=1;
    ancienval=ValAnalogique;
  }   }else if(ancienval!=ValAnalogique){
     if (myFile) {
     Serial.print("Writing to test.txt...");
   myFile.print("valeur du capteur \t");
   myFile.println(ValAnalogique);
   myFile.print("\n");
    myFile.close();
    ancienval=ValAnalogique;
  }
  }


 Serial.print(" ValAnalogique : ");
  Serial.println(ValAnalogique);

 if (ValAnalogique>1000 )
 {lcd.clear();
 lcd.setCursor(0, 0);
 lcd.print("niveau humidite:");
 lcd.setCursor(0, 1);
   lcd.print("sechresse ");

   digitalWrite(greenLed,LOW);
   digitalWrite(A3,LOW);
    digitalWrite(A4, HIGH);
 }
 else if(ValAnalogique<1000 && ValAnalogique>890)
 {lcd.clear();
 lcd.setCursor(0, 0);
 lcd.print("niveau humidite:");
 lcd.setCursor(0, 1);
   lcd.print("Normal ");
   digitalWrite(greenLed,LOW);
   digitalWrite(A4,LOW);
   digitalWrite(A3,HIGH);
 }
 else if(ValAnalogique<890)
 {lcd.clear();
 lcd.setCursor(0, 0);
 lcd.print("niveau humidite:");
 lcd.setCursor(0, 1);
   lcd.print("humide ");

   digitalWrite(A3,LOW);
   digitalWrite(greenLed,HIGH);
   digitalWrite(A4,LOW);
 }

 Serial.print("ValAnalogique= ");
 Serial.print(ValAnalogique);
 Serial.print('\n');
 delay(delayT);

}

Observations

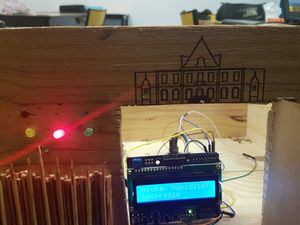

Ci-dessous, bien observer le comportement des LEDS dans les différentes situations :

* LED Verte :

Lorsque la LED verte s'allume, la plante est dans une température humide.

* LED Rouge :

Lorsque la LED rouge s'allume, la plante est dans une température sèche.

* LED Jaune :

Lorsque la LED jaune s'allume, la plante est dans une température normale .

Explications

Un capteur d'humidité est branché sur la carte Arduino pour mesurer le taux d'hydratation. Il y a le Shield SD relié à la carte Arduino pour enregistrer les données qui proviennent du capteur d'humidité qui est relié à cette dernière.

Lorsque la valeur qui provient du capteur est inférieure à 700, la LED verte s'allume. L’écran LCD affiche "humidité".
Lorsque la valeur qui provient du capteur se situe entre 700 et 1000, la LED jaune s'allume. L’écran LCD affiche "normale".
Lorsque la valeur qui provient du capteur est supérieure à 1000, la LED rouge s'allume. L’écran LCD affiche "sécheresse".

Et dans la vie de tous les jours ?

Le toit végétalisé peut avoir plusieurs utilités :

Une fonction isolante
Une fonction esthétique
Un coin de verdure pour ceux qui n'ont pas de jardin
Une fonction de rétention d'eau (l'eau est absorbé par la terre)
