Camera multiplane
Sommaire
Présentation du projet
Une camera Multiplane, c'est un banc-titre à plusieurs niveaux !
Un banc-titre c'est une caméra placée au dessus d'un espace à filmer. Il est éclairé. On peut réaliser des film d'animation avec ce dispositif. La Caméra Multiplane permet d'ajouter plusieurs plans (des arrières-plan, etc...), permettant ainsi de créer des reliefs, du volume dans l'animation.
Histoire de la technique
Dès 1906, le banc-titre existe...
Quelques lectures
- Le Banc-titre : https://fr.wikipedia.org/wiki/Banc-titre
- La camera multiplane : https://fr.wikipedia.org/wiki/Cam%C3%A9ra_multiplane
- En anglais sur le site de Walt Disney : https://www.waltdisney.org/blog/machine-imagination-walt-disneys-pinocchio-and-mulitplane-camera
- Un article sur une caméra multiplane pédagogique : https://www.waltdisney.org/multiplane-classroom-kit
- Télécharger le "Multiplane educator's Guide" de Walt Disney : https://www.waltdisney.org/sites/default/files/2018-08/WDFMMultiplaneEducatorGuide.pdf
Comment faire ?
Nous pouvons nous inspirer du studio do·doc de l'atelier des chercheurs. Ils proposent en téléchargement les fichiers à imprimer en 3D et proposent un tutoriel très bien fait :
Un exemple de réalisation
Matériel :
- 2 tourillons de diamètre 12mm par 1m
- 2 vitres de 3mm 30X42 (en gros au format A3).
- un planche de contre-plaqué de 10mm d'épaisseur de 40X80cm
- Une webcam (la mienne est une creative livecam à 20€).
- 2m de garcette (grosse ficelle pour faire tenir les pieds).
source des fichiers STL :
- pour la structure qui tiens la webcam

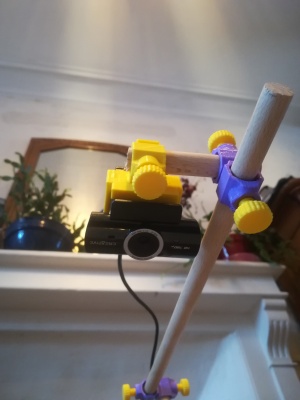

- l'adaptation pour faire tenir une webcam

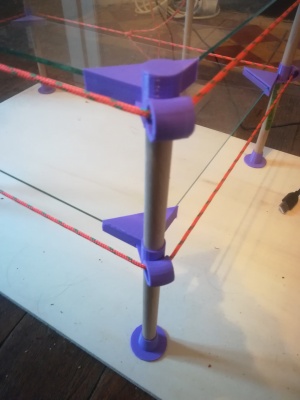

- les pieds des piliers
- les coins

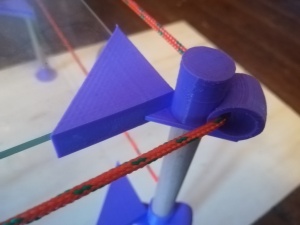

- les support de coins intermédiaires
- les supports de coin haut
tout est disponible sur Thingiverse : https://www.thingiverse.com/thing:3907809

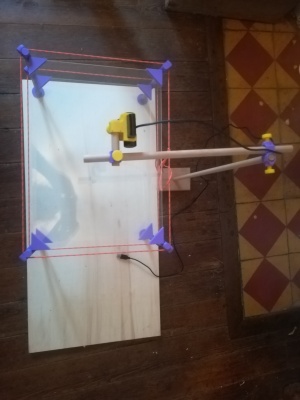

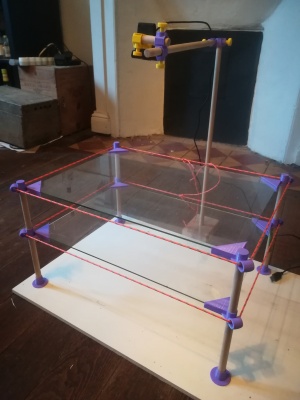

Vue d'ensemble :
Pour réaliser le noeud de tendeur simple
Attention ce gif à été réalisé avec le logiciel do•doc de l'atelier des chercheurs et le cette version de mobi•doc !
