Version du 30 janvier 2024 à 15:40

Au menu du PAPIFAB de février 2024.

Étapes de fabrication

Le matériel

  • Une planche de bois (tablette de pin par exemple, mais vous pouvez prendre du MDF (c'est dégueu et plus cher !)) : Exemple : tablette de pin chez leroy-merlin 21€90.
  • Des vis (voir chapitre dédié),
  • Un ordinateur (voir chapitre dédié),
  • Un écran,
  • Un kit de boutons et joysticks,
  • Un kit de sonorisation.
  • un plaque de plexiglass pour la déco


matériel prix photo
tablette de pin 21,90 BorneArcade-patron.JPG
Vis 5€ Vis4par40.png
Ordinateur (raspberry Pi, mini ordinateur,...) 50€ LenovoThinkCenter.jpg
Ecran récup' EcranOrdinateurRecup.jpg
kit de boutons et joysticks 25€ BoutonsJoystickBorneArcade.png
kit de sonorisation 25€ AmpliSonoBorneArcade.png
Une plaque de plexiglas 15€26 Plaque-plexiglas-transparente.jpg
Total 142€16
matériel prix photo
tablette de pin 21,90 BorneArcade-patron.JPG
Vis récup' Vis4par40.png
Ordinateur (raspberry Pi, mini ordinateur,...) récup' LenovoThinkCenter.jpg
Ecran récup' EcranOrdinateurRecup.jpg
kit de boutons et joysticks 25€ BoutonsJoystickBorneArcade.png
kit de sonorisation recup AmpliSonoBorneArcade.png
Une plaque de plexiglas récup' Plaque-plexiglas-transparente.jpg
Total 46€90

la "boite"

Quelques photos des étapes de fabrication

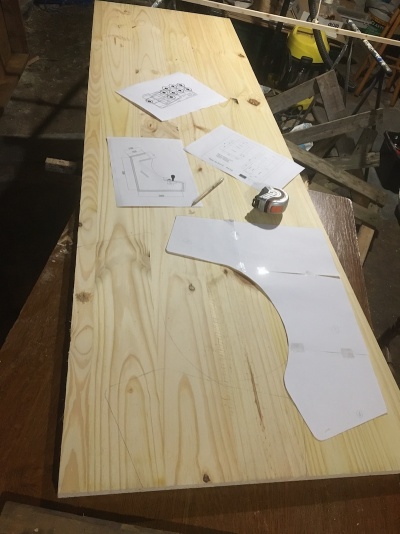

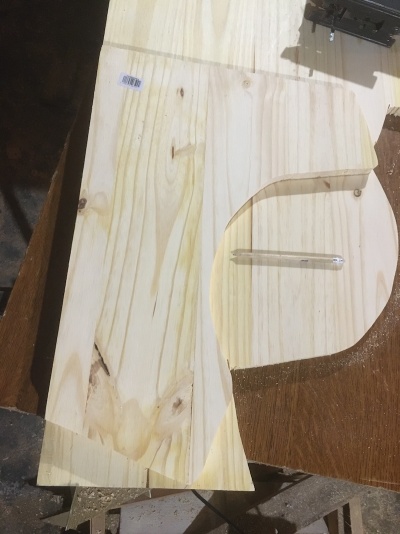

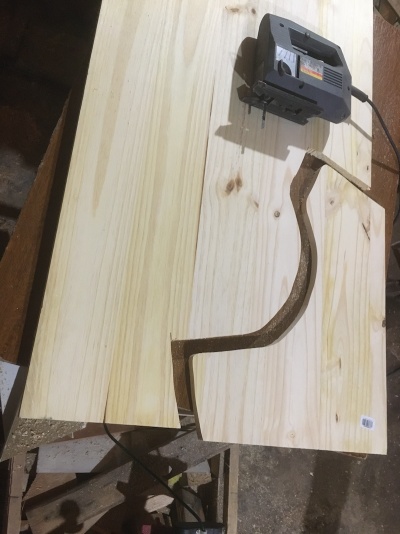

BorneArcade-patron.JPG BorneArcade-decoupe.JPG BorneArcade-Tracage.JPG

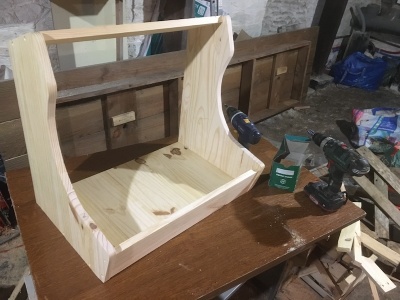

BorneArcade-DebutMontage.JPG BorneArcade-tasseau.JPG Texte de la cellule
Texte de la cellule Texte de la cellule Texte de la cellule



visserie

  • pour visser la boite, j'utilise des vis à bois auto foreuse de 40mm. et je fais des pré-trous !
  • Pour fixer les tasseaux internes qui maintiennent le tableau de commande (avec les boutons et les joysticks) j'utilise des vis de 30 mm
  • pour fixer les haut-parleurs et leurs caches ce sont des vis de 20mm
  • pour fixer l'écran avec sa fixation de type "vesa", j'utilise des vis de 4 mm de diamètre, de 40 mm de long (c'est trop ! alors, j'ai mis des rondelles de bois.

Outillage

  • Scie sauteuse
  • Visseuse-perceuse
  • Un forêt à chanfrein pour réaliser le pré-trou et le chanfrein qui permettra d'enfoncer la vis pour que la tête l'enfonce bien dans le bois
  • Scie cloche de 50 mm pour les haut-parleurs
  • Forêt de 25 mm pour les boutons et les joysticks.


Un forêt à chanfrein

l'électronique

quel kit d'Arcade choisir ?

quel kit de sonorisation choisir ?

Du moins cher :


Au plus spécifique :


Quel ordinateur choisir ?

  • Un Raspberry Pi
  • Un mini-PC
  • un PC de bureau reconditionné.
  • ...

LenovoThinkCenter.jpg Raspi4.jpg Ordi-imp3d-portable.jpg OrdinateurTour.jpg

Quel écran choisir ?

un écran de récup' VGA c'est bien suffisant !


Les puristes pourraient recherche un écran de télé ? ou un moniteur cathodique !

La recyclerie un peu d'R, c'est le paradis pour trouver notre bonheur !
